- Implementación de estándares internacionales TIA/EIA para garantizar la escalabilidad y estabilidad de la red.
- Selección técnica de categorías de cable (Cat 5e, 6, 6a) según el ancho de banda y la distancia requerida.
- Importancia de la certificación y pruebas de continuidad para eliminar errores intermitentes y ruidos.
Si te has planteado optimizar la conectividad de tu hogar o negocio, sabrás que no hay nada que supere la estabilidad de un buen cableado físico. Aunque hoy día el Wi-Fi está en todas partes, montar una red de cable sigue siendo la opción más fiable para quienes buscan velocidad real, sin cortes y con la máxima seguridad en la transmisión de datos.
Lanzarse a hacer los cables uno mismo o planificar una infraestructura completa puede parecer un mundo si no tienes experiencia, pero la verdad es que con un poco de paciencia y las herramientas adecuadas, cualquiera puede conseguir un acabado profesional. No hace falta ser un genio de la informática, solo seguir un orden lógico y prestar atención a los pequeños detalles para no meter la pata.
Fundamentos del Cableado Estructurado
Cuando hablamos de cableado estructurado, no nos referimos a tirar cables por donde sea, sino a crear una infraestructura organizada y estandarizada. Este sistema permite que la red sea versátil, facilitando que en el futuro puedas añadir más equipos o mejorar la velocidad sin tener que levantar las paredes de nuevo.
Según las normas de la TIA, una instalación completa se divide en varias etapas. Todo empieza en las instalaciones de entrada, donde llega el servicio del proveedor, pasando por las salas de equipos y de telecomunicaciones. Desde allí, el cableado troncal o backbone conecta las distintas plantas, mientras que el cableado horizontal es el que llega finalmente hasta la toma de corriente en el puesto de trabajo.
En cuanto a los materiales, tenemos varias opciones. Los cables de par trenzado (como el UTP, STP o FTP) son los más habituales por su capacidad para reducir el ruido electromagnético. Si necesitas distancias enormes o velocidades ultra altas, la fibra óptica es la reina absoluta, aunque es más cara y compleja de instalar. Para casos muy específicos de televisión o internet a larga distancia, el cable coaxial sigue siendo una alternativa robusta.
Cómo fabricar tus propios cables de red

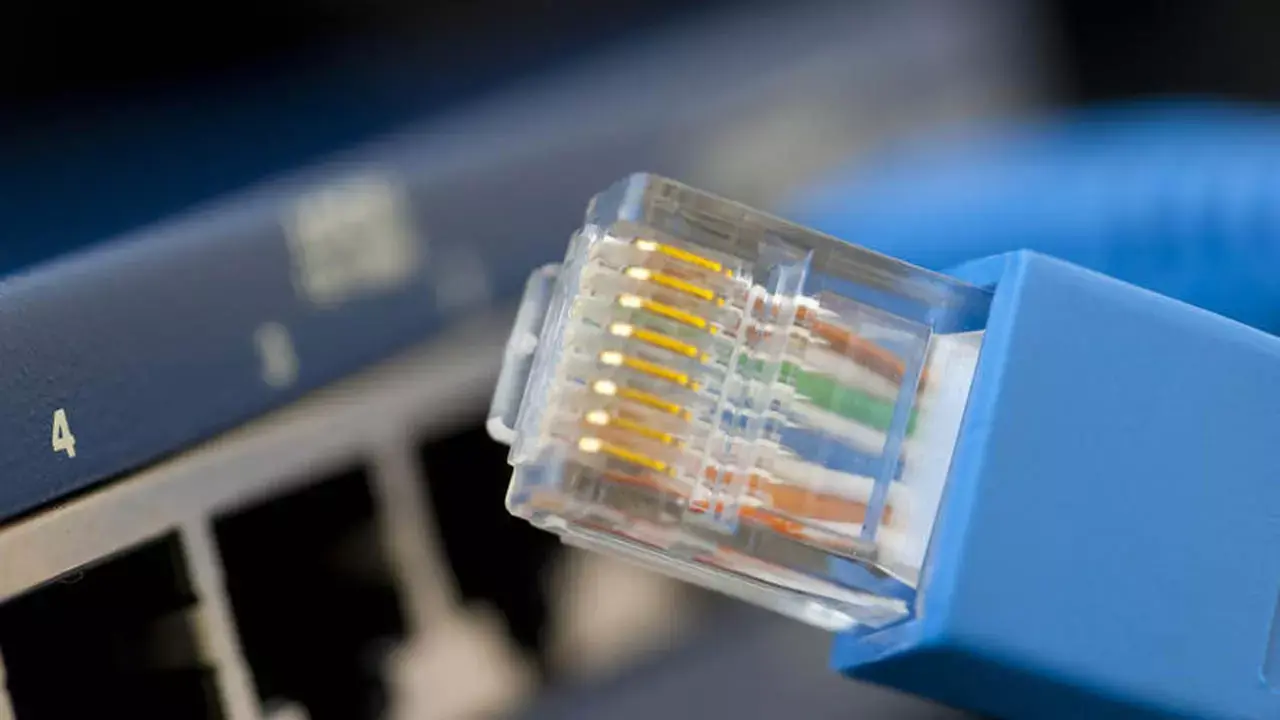

Hacer tus propios latiguillos es una forma genial de ahorrar dinero y tener el cable exactamente de la longitud que necesitas. Para empezar, vas a requerir un kit básico: cable de red, una crimpadora, conectores RJ-45 y unas tijeras. La crimpadora es la pieza clave, ya que es la herramienta que fija el conector al cable mediante presión.
El proceso comienza pelando unos 3 centímetros de la cubierta exterior. Es vital no dañar los hilos internos durante este paso. Una vez expuestos, debes destrenzar los pares y estirarlos lo máximo posible; cuanto más rectos estén, más fácil será el siguiente paso. Después, organiza los colores según la norma que elijas: el estándar T568B es el más común hoy en día.
Tras ordenar los hilos, corta el sobrante para que queden unos 1,5 cm y deslízalos con cuidado dentro del conector RJ-45. Asegúrate de que todos los hilos lleguen al fondo y que la cubierta de plástico entre un poco en el conector para que quede bien sujeto. Finalmente, usa la crimpadora hasta escuchar el clic. Si quieres conectar un PC a un router, usa un cable directo; si necesitas unir dos equipos iguales, deberás hacer un cable cruzado.
Planificación y Montaje Profesional
Si el proyecto es más ambicioso, como una oficina, no puedes improvisar. La primera fase es el diseño del sistema. Tienes que analizar cuántos dispositivos habrá, dónde irán los puntos de red y qué categoría de cable necesitas. Por ejemplo, la Cat 6 o 6a son ideales para empresas que requieren altas velocidades y estabilidad en entornos medianos y grandes.
Una vez tengas el plano, prepara el entorno. Instala canaletas y cajas de superficie para proteger el cableado y evitar que queden hilos sueltos por el camino. Al hacer el tendido, es fundamental etiquetar cada tramo de cable. No hay nada peor que tener un rack lleno de cables sin nombre y no saber cuál va a qué habitación.
El corazón de la red suele ser el patch panel ubicado en un rack. Aquí es donde aterrizan todos los cables horizontales, que luego se conectan al switch mediante cables cortos llamados patch cords. Este método evita que los cables se muevan constantemente y facilita el mantenimiento a largo plazo.
Errores críticos y cómo evitarlos
Hay fallos muy tontos que pueden arruinar el rendimiento de tu red. Uno de los más comunes es dejar demasiada longitud de hilos sin cubierta antes de crimpar. No deberías dejar más de dos centímetros al aire, ya que esto provoca interferencias y ruido electromagnético que ralentizan la conexión.
Otro error típico es no respetar el trenzado de los cables. El diseño de los pares trenzados está pensado precisamente para evitar el ruido; si cambias el orden de los colores o los destrenzas demasiado, la red funcionará, pero la velocidad caerá drásticamente. Es la diferencia entre pasar un archivo en 10 minutos o tardar 30.
Tampoco ignores la ubicación física. Mantén los cables de datos alejados de los cables eléctricos o de luces fluorescentes, ya que generan interferencias. Asimismo, evita doblar los cables en ángulos muy cerrados o dejarlos demasiado tensos, ya que esto puede romper los hilos internos y provocar errores intermitentes muy difíciles de diagnosticar.
Verificación y Seguridad
Una vez montado todo, no des el trabajo por terminado sin probar. Utiliza un tester RJ45 para comprobar la continuidad y que los pines estén en el orden correcto. Si tienes herramientas más avanzadas, realiza un test de rendimiento para medir la latencia y la pérdida de paquetes.
Para quienes instalan tarjetas de red físicas en los ordenadores, es importante insertarlas con firmeza pero sin brusquedad, asegurándolas siempre con el tornillo correspondiente. Procura alejarlas de la tarjeta de sonido para evitar ruidos eléctricos y verifica que no haya obstáculos como ventiladores que impidan el correcto encaje.
La seguridad física es igual de relevante. Protege los cables contra la humedad, el sol y hasta los roedores mediante el uso de tuberías y selladores. Si trabajas en entornos industriales, asegúrate de usar el equipo de protección personal adecuado y de desconectar la energía antes de manipular cualquier canalización eléctrica.
Para que una instalación de red sea realmente exitosa, es fundamental combinar una planificación meticulosa con el respeto absoluto a las normativas TIA/EIA, utilizando materiales de calidad y realizando pruebas exhaustivas antes de dar el servicio por finalizado, asegurando así una infraestructura robusta que soporte el crecimiento tecnológico futuro.
